频率计-拆机报告
作者： 扬兴科技 日期：2024-11-06 浏览量：

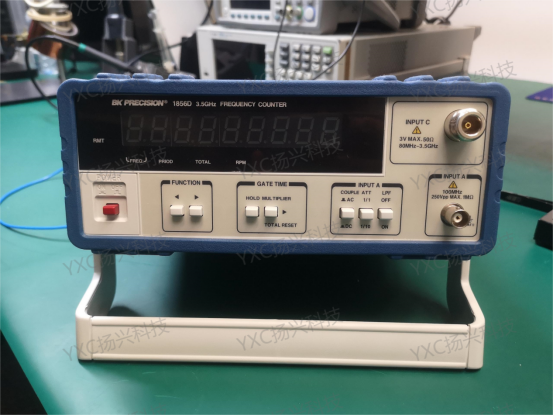

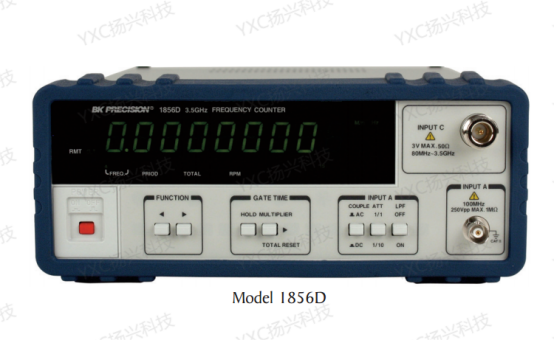

今天我们拆解一台美国生产的 bk precision频率计，型号1856d，3.5ghz带宽，led 显示屏可以提供多达9位数字的分辨率。频率计的高精度、高灵敏度广泛应用于实验室和频率测试检测设备上。
发个拆解帖，看有没有懂行的朋友估一下这台设备的成本大概是多少，再看看这台异国他乡的设备用了哪些器件。

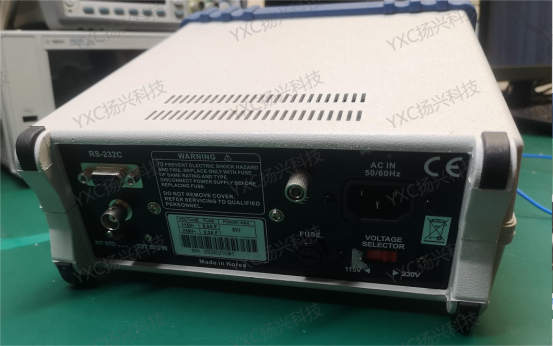

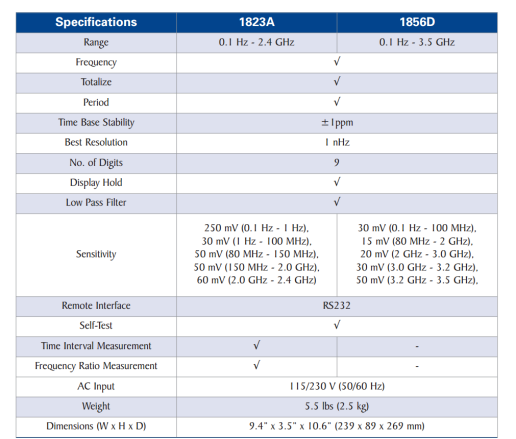

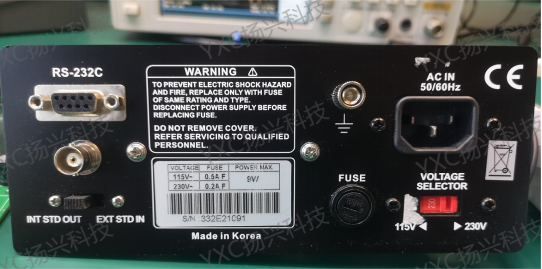

在拆之前先查了一下这台设备的手册说明书，发现支持两种供电方式一种是交流ac150v,另一种ac230v。对比分辨率和测试精度还是蛮高的。

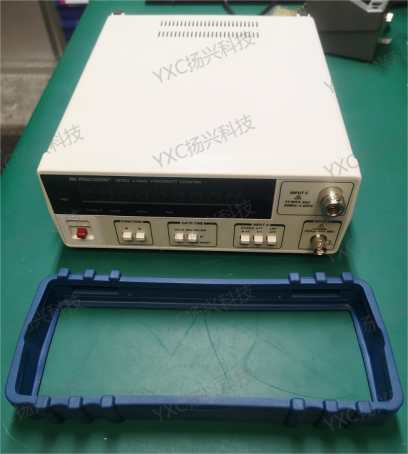

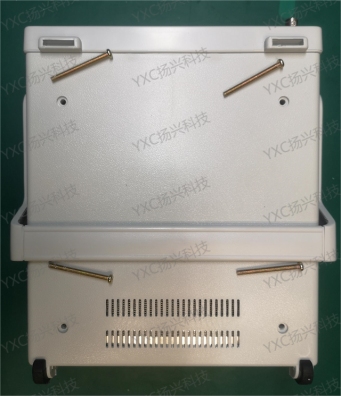

接下来先去掉保护壳再卸下外壳下的4颗螺丝，此时可以拆下后壳。这台频率计上的螺丝都是要用梅花形螺丝刀拆卸。

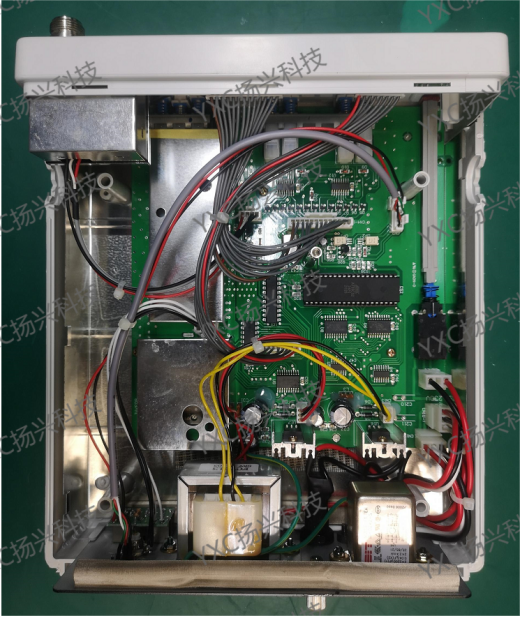

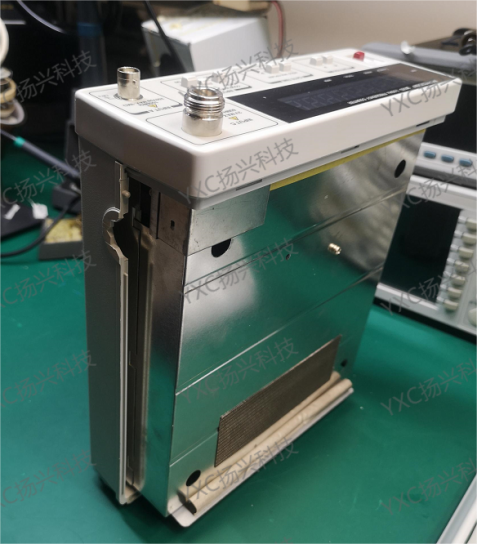

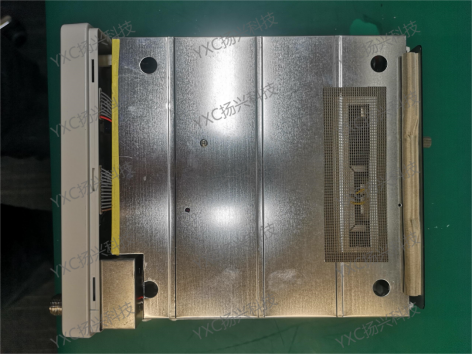

接着把外壳卸下，并把支架取下，此时出现一个金属屏蔽罩（测试仪器对干扰源还是有一定的要求），整个电路板部分包裹在里面。此时拆下1颗屏蔽罩盖板螺丝，取下屏蔽罩，漏出电路板；

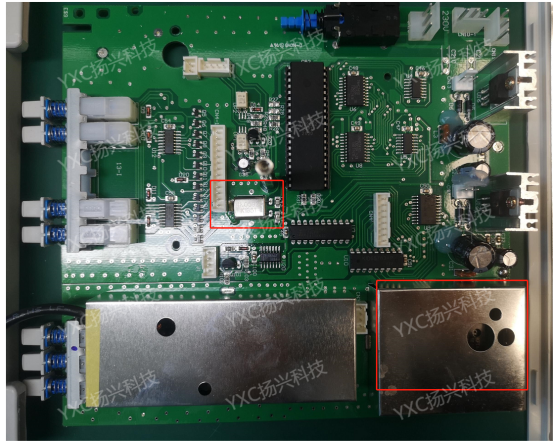

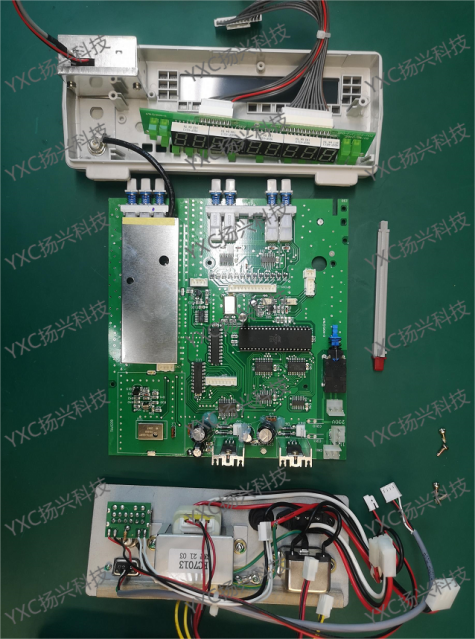

接下来仔细看看前pcb板的组成。大致可分为三部分：显示电路，供电电源电路以及主控电路等。板子左下方有个金属盖，我们等会拆开研究一下。此时发现两颗晶振，一颗hc-49um封装频率为11.0592mhz，另一颗被金属外壳包裹着，通过小孔看到是一个10mhz频率源的晶振，推断可能是功能型的晶体作为一个标准的10mhz频率源来使用。
at89c52是一个低电压，高性能cmos 8位单片机，片内含8k bytes的可反复擦写的flash只读程序存储器和256 bytes的随机存取数据存储器(ram)，器件采用atmel公司的高密度、非易失性存储技术生产，兼容标准mcs-51指令系统，片内置通用8位中央处理器和flash存储单元，at89c52单片机在电子行业中有着广泛的应用。

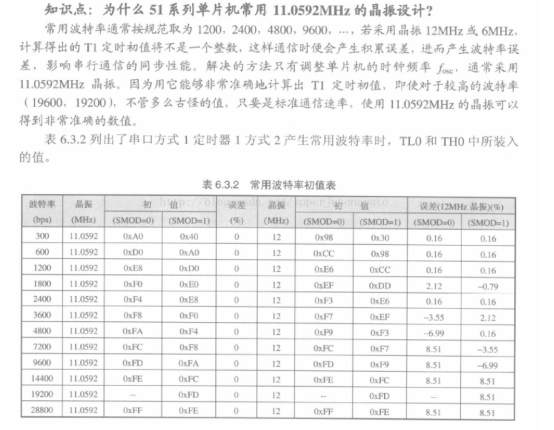

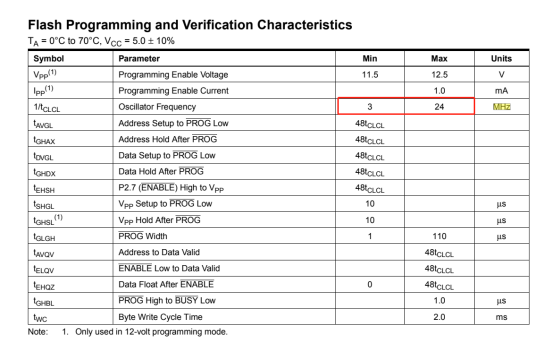

通过查询手册发现支持的频率范围是3mhz~24mhz，那实际选择的频率是11.0592mhz，为什么选择11.0592mhz呢？（结论如图所示）所以在一些串口通信上经常使用11.0592mhz晶振来进行设计，来降低误码率，使用的yxc晶振的型号如下：
ysx321sl 11.0592mhz 20pf 10ppm x3225110592msb4si
hc-49us 11.0592mhz 20pf 20ppm x49sd110592msd2sc
下面我们盘点一下电路板上主要的ic信息：
1）at89c52 atmel mcu，
2）kid65783ap kec 8ch high-voltage source driver
3）2个 74hc245 nexperia octal bus transceiver
4）2个 74hc393 nexperia dual 4-bit binary ripple counter
5）gal16v8d-25lpn lattice
6）74hc138 nexperia 3-to-8 line decoder/demultiplexer
7）74hc374 nexperia octal d-type flip-flop
若干三极管 mos管及电解电容，拆解到此完成，来按顺序装回去，插上电源，按下开关，正常开机，嘿嘿。里面有好几个我找不到信息的芯片，欢迎大家补充或纠错。
